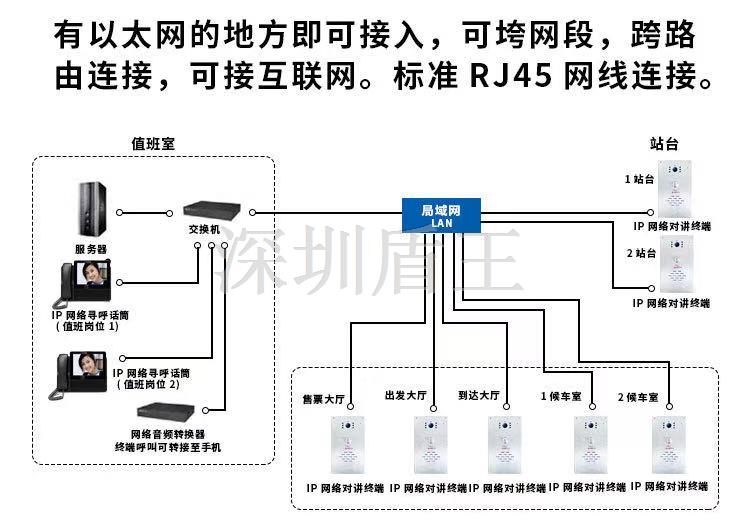

拓撲圖

、數字IP網絡對講系統





值班室/安保中心

場所分析：值班室是整個車站的安全管理中心，車站占地廣，人員多，在如何做到第一時間接收報警，如何做到對報警地點的精確定位的前提下，還應該具備應急指揮時遠程調度的能力與多點同時應急指揮的能力，必要時還應做到與警務系統的對接以方便警務人員與車站人員的公同協作。

基礎配置：多個IP網絡尋呼話筒。

應有功能：全雙工雙向可視對講、監聽監視、通話免提、呼叫轉移、廣播功能、狀態提示。

托管功能、報警功能、記錄查詢、開鎖功能、短路保護、外接設備等。

基礎參數：電源：DC12V

          功耗：≤6W

          傳輸協議：TUP\UDP

          接口：12V電源、RJ45.485拓展接口，音頻視頻接口，2路短路輸出



售票大廳/出發到達大廳/候車室

     場所分析：這三個場所都是乘客滯留的場所，集中了大部分的乘客，雖然有安保人員的巡查但仍存在安全盲區，僅僅通過視頻監控被動的觀察會使得險情不能被第一時間發現并處理，所以應配備主動性更高的對講終端，且場所人員嘈雜，這就要求設備還應具備良好的收音性能，以免造成不可挽回的損失。

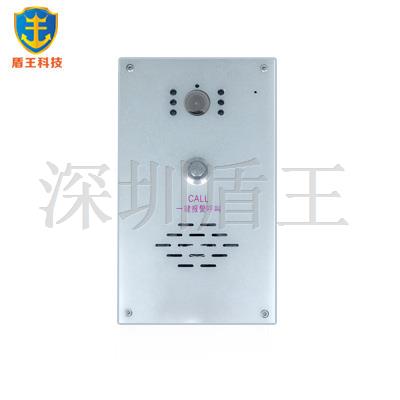

     基礎配置：IP網絡對講終端。

     應有功能：一鍵報警、一鍵求助、全雙工對講、回音消除、內置攝像頭、高清揚聲器。

     基礎參數：電源：DC12V

               功耗：≤5W

               靈敏度：-36DB

               接口：音頻輸出和輸入口，開關量輸出口。



站臺

     場所分析：站臺作為車輛與車站交接的場所，因其按時間點發車的性質，導致發生險情往往在很短的時間內，為了能夠在短時間內接收報警與實現統一調度時各人員之間互相聯系，因此在配置對講終端的同時還應具備無線對講機。

     基礎配置：IP網絡對講終端，手持無線對講機，IP對講無線基站

     應有功能：調幅功能、呼叫信息儲存、雙向?qū)χv、呼叫信息轉發、信息顯示、信號抗干擾；無線互聯、對講機基站雙向?qū)χv、外接功放、全區/分區廣播。

基礎參數：無線基站

電源：AC220V

          功耗：≤45W

          通訊協議：TCP、UDP、RTP

          通訊速率：10/100MBPS

          接口：RJ45接口、天線接口，LINE OUT

          發射功率：403-470MHZ/136-174MHZ
